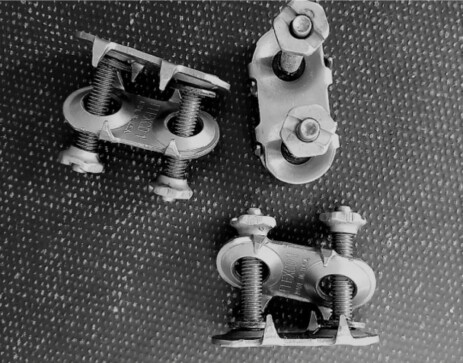

Замки для конвейерных лент Flexco Bolt Solid Plate 2Е 2С 2ЕЕ 2ES 2EMA 2CMA 2VP RP2E

Болтовые механические соединители Flexco® Bolt Solid Plate 2E 2C для соединения транспортерной ленты толщиной 14 - 21 мм, прочность ленты до 800 Н/мм, минимальный диаметр барабана 700 мм.

Область применения:

• Добыча песка

• Добыча соли

• Цементные заводы

Описание

Для стыковки резинотканевых и поливинилхлоридных конвейерных лент транспортирующих уголь, тяжелую абразивную породу, гравий щебень, зерно и порошкообразные материалы (удобрения, цемент и т.п.) применяются неразъемные болтовые соединители Flexco® Bolt Solid Plate (табл.1).

Типоразмер болтовых соединителей Flexco® Bolt Solid Plate выбирается в зависимости от агрегатной прочности ленты, диаметра барабана конвейера и толщины ленты. Механические соединители поставляются в картонных коробках Flexco® 2E 2EE 2ES 2EMA по 25 шт. и пластиковых ведрах Flexco® 2С 2CMA по 100 шт. По таблице можно подобрать наиболее подходящий типоразмер механических соединителей Flexco® Bolt Solid Plate.

Замки для транспортерной ленты Flexco® 2E 2C 2EE 2ES 2EMA 2CMA 2VP- простая и надежная стыковка транспортерной ленты, а также, большое распространение они получили при ремонтах продольных порезов на магистральных конвейерах

Специально сконструированные шаблоны, пробойники и инструменты для сверления позволяют быстро и точно пробивать отверстия в ленте. После этого крепления можно устанавливать на месте с помощью портативных ручных или электрических монтажных инструментов Flexco®. Для стыковки ленты болтовыми механическими соединителями Flexco® 2E и другими типоразмерами Flexco® Bolt Solid Plate предлагаются: шаблон на определенную ширину транспортерной ленты для стыковки под углом 90 или 45 градусов, пробойник, торцевой гаечный ключ, направляющая для насадки болтов на ленту, два обламывателя болтов и отрезок лок-ленты Flexco® FLEXCO-LOK, предохраняющий попадание влаги в стык и просыпь транспортируемого материала. Для уплотнения стыкового соединения необходимо использовать лок-ленту длиной равной 3,5 длины стыка. Оригинальные монтажные болты Flexco® ускоряют установку. Кончик монтажного болта устанавливает гайку в нужное положение, что облегчает монтаж соединения, поскольку витки резьбы болта автоматически выравниваются с витками резьбы гайки.

ВАЖНО! Выполнение стыкового соединения Flexco® Bolt Solid Plate 2E 2C 2EE 2ES 2EMA 2CMA 2VP под углом 45 градусов позволит на 25% уменьшить требование к минимально рекомендуемому диаметру барабана. Flexco® предлагаются специальные шаблоны для соединения ленты под 45 градусов.

Flexco Bolt Solid Plate Quick-Fit™ предварительно собранные наборы для быстрой установки

В каждую нижнюю пластину Flexco® Bolt Solid Plate Quick-Fit™ предварительно вставлены и зафиксированы два болта, что облегчает установку соединения.

Кончик монтажного болта для облегчения закручивания гаек имеет направляющую цилиндрическую часть.

Flexco® Bolt Solid Plate 1 Quick-Fit™ предлагается в наборах Е (25 шт.) и С (100 шт.)

Механические соединители Flexco® Bolt Solid Plate 2E 2C сконструированы для решения самых требовательных к оборудованию задач по работе с материалами. Они могут использоваться с лентами с разрывным усилием до 800 Н/мм. Диапазон толщины соединяемой ленты от 14 мм до 21 мм. Минимальный рекомендуемый диаметр барабана от 700 мм.

Высокая прочность замков Flexco® Bolt Solid Plate 2E 2C 2EE 2ES 2EMA 2CMA 2VP

Болтовые механические соединители Flexco® Bolt Solid Plate 2E 2C 2EE 2ES 2EMA 2CMA 2VP обеспечивают достаточно прочное соединение. Прочность замков Flexco® Bolt Solid Plate обусловлена сжатием конвейерной ленты пластинами с помощью высокопрочных болтов. Болты сжимают верхнюю и нижнюю пластины таким образом, что нагрузка соединения равномерно распределяется по всей ширине каждой пластины крепления. Дополнительная прочность и сопротивление вырыванию обеспечивается зубцами специальной формы, которые проникают глубоко в каркас ленты, не повреждая волокон.

Таблица выбора типоразмера механических соединителей Flexco® Bolt Solid Plate. Болтовые неразъемные механические соединители Flexco® 2E 2C 2EE 2ES 2EMA 2CMA 2VP в сравнении с другими типоразмерами Flexco® Bolt Solid Plate:

Номер крепления	1	140	190	1 1/2	2	2 1/4	2 1/2	3
Толщина ленты, мм	5-11	5-11	8-14	11-17	14-21	14-23	19-25	>24
max прочность Н/мм	315	400	630	500	800	1000	800	1000
min Ø барабана, мм	300	350	450	450	750	900	1050	1200

Необходимое количество механических соединителей Flexco Bolt Solid Plate 2E 2C 2EE 2ES 2EMA 2CMA для стыковки конвейерной ленты определенной ширины:

Ширина конвейерной ленты, мм	Количество элементов соединителей Flexco® 2 при стыковке ленты под углом 90 градусов
300	8
400	10
500	13
650	17
800	21
1000	26
1200	31
1400	37
1600	42
1800	47
2000	53

Ширина конвейерной ленты, мм	Количество элементов соединителей Flexco® 2 при стыковке ленты под углом 45 градусов (при таком варианте можно уменьшить минимально рекомендуемый диаметр приводного барабана на 25%)
300	100
400	15
500	21
650	27
800	32
1000	36
1200	43
1400	46
1600	49
1800	53
